はんだタブ、浸漬/SMTピン、ワイヤリード、絶縁被覆を備えたカスタム仕様のリチウムマンガン3Vコイン型電池。高容量CR2032、CR2450など、基板実装用電池もご用意。工場直販。

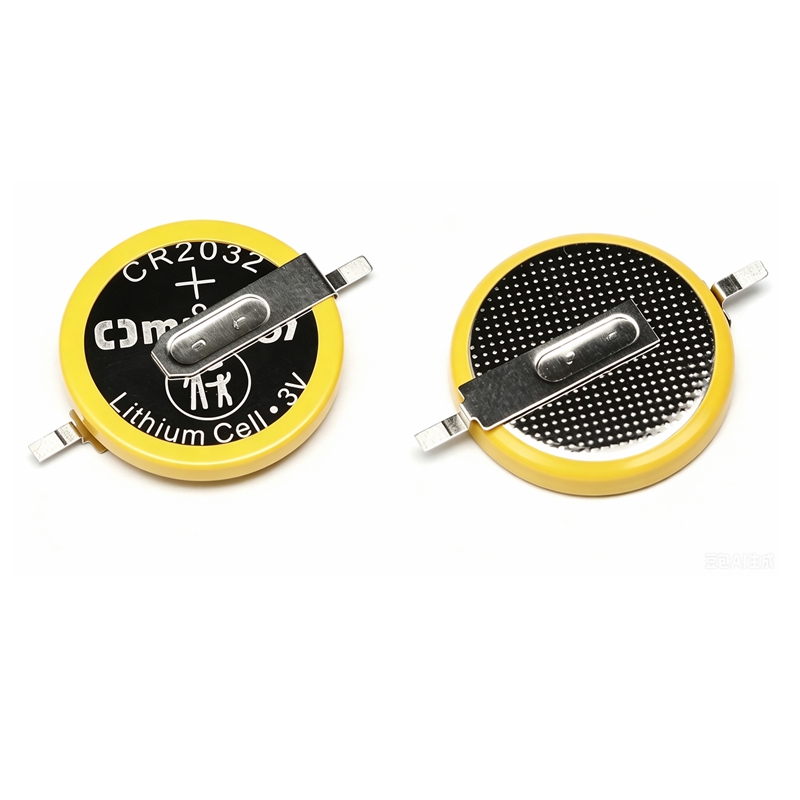

カスタムはんだタブ＆ピンリチウムコイン電池（3V LiMnO2）
オムニエナジー（製造元：宜昌電力栄光科技有限公司は、カスタムはんだタブの設計と製造を専門としています。一次リチウムマンガン二酸化物（3V LiMnO2コイン型電池に対応。プリント基板（PCB）への直接実装を前提に設計された当社のハンダ付けピンとタブ構成は、電池ホルダーを不要にし、部品コストの削減、基板スペースの節約、耐振動性に優れた電池接続を実現します。
産業用リチウム電池技術において20年以上の専門知識を持つOmnergyは、スマートメーター、IoTデバイス、車載エレクトロニクス、医療センサー、資産追跡機器などの厳しい電気的および機械的基準を満たすように設計された、DIPスルーホールピン、SMT表面実装タブ、絶縁ワイヤリード、安全ラッピングなどの特注端子ソリューションを提供します。

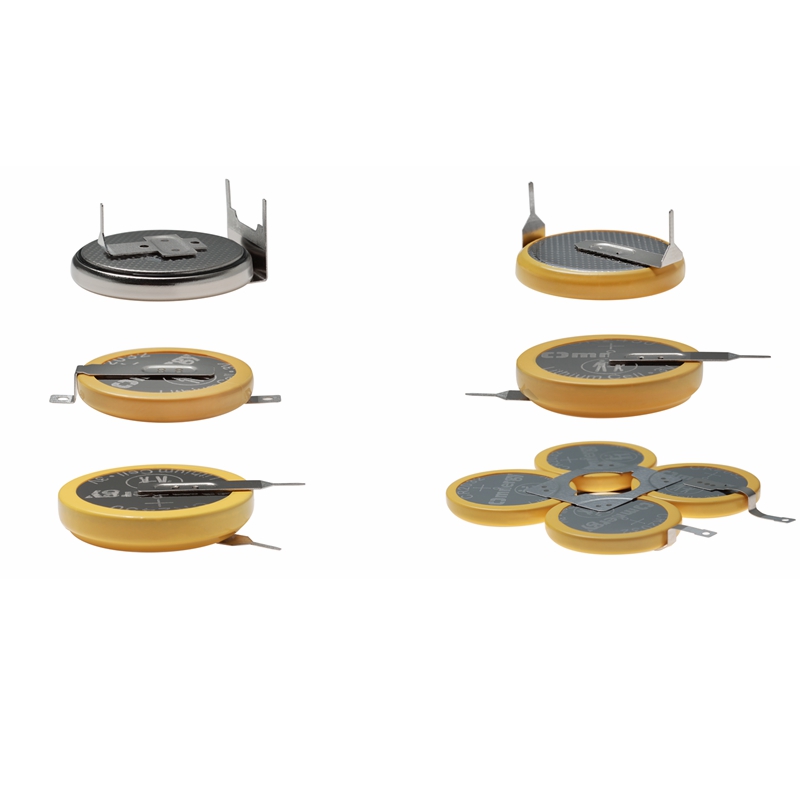

カスタマイズされたはんだタブと端子ピン構成
多様なPCBレイアウトや自動組立ラインへのシームレスな統合をサポートするため、Omnergyは5種類の主要な端子取り付けタイプを提供しています。
DIPスルーホールピン（垂直実装および水平実装）： 標準的な2ピンおよび3ピン設計をご用意しています。精密なピンピッチ（例：10.0mm、15.0mm、20.0mm）とカスタムピン長により、ウェーブはんだ付けに対応し、両面基板上での堅牢な機械的安定性を実現します。
SMT表面実装タブ： 高速SMTピックアンドプレース自動組立ラインおよびリフローはんだ付けプロセス向けに設計された、平坦で同一平面上のニッケルメッキタブ。
配線リード線およびコネクタアセンブリ： コイン型電池の端子に直接溶接されたカスタム長さの電線、日本標準時、モレックス、Hiroseなどの業界標準コネクタで事前に終端処理されたもの、または被覆を剥がしただけの錫メッキされただけの電線。
断熱材と端部のラッピング： 製造工程において、回路の短絡、周囲の湿気、熱による劣化からバッテリーを保護するため、精密なPVC、ペット、またはカプトン製のシュリンク包装材をバッテリーの端部に貼付します。
高温耐性タブ（HTシリーズ）： 特殊なニッケル合金タブと耐熱絶縁スリーブにより、自動車および過酷な産業環境において、-40℃から+125℃までの連続運転が可能。
技術仕様および標準はんだセルモデル

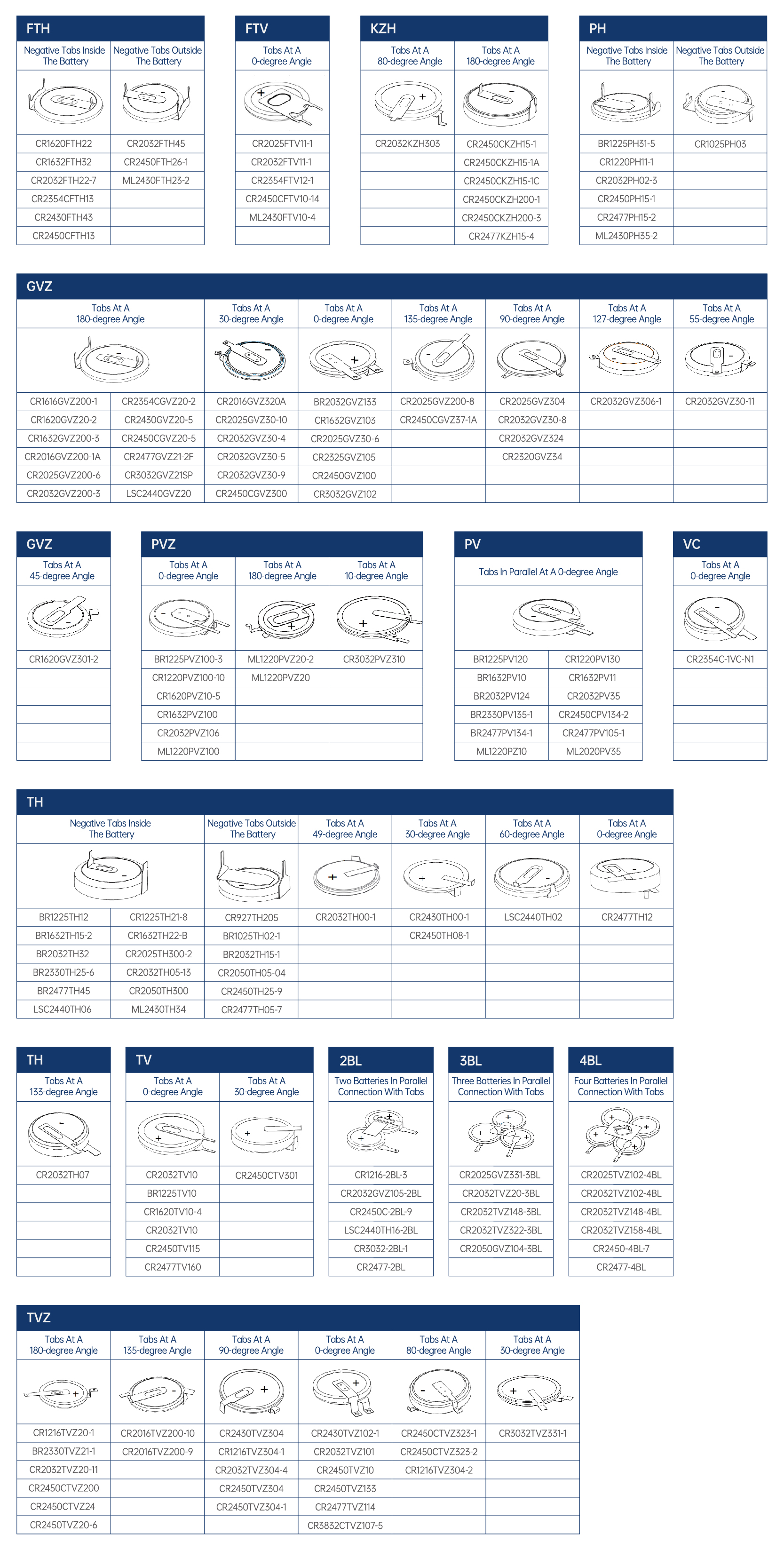

下の表は、標準的なはんだタブ構成を持つ、一般的な3V一次リチウムコイン電池のモデルを示しています。すべてのモデルは、お客様の設計図面に基づいて、特定のピン角度、向き、タブ寸法でカスタマイズ可能です。
主な技術的特徴とタブの品質管理
優れた溶接強度：高度なマイクロ抵抗パルススポット溶接技術により、バッテリー内部の密閉性や電気的性能を損なうことなく、強力な接合強度を実現します。
低接触抵抗：高品質のニッケルメッキステンレス鋼または銅製のタブ材を使用することで、内部抵抗（IR）を低く抑え、無線伝送（ロラ、注-IoT、ブルートゥース LE）における高いパルス放電能力を実現しています。
超低自己放電率：室温で最長10年間保存可能で、年間自己放電率は2%未満です。
漏れ防止・水銀不使用構造：環境に優しい一次リチウム電池の化学組成と、はんだ付け時および長期使用時の電解液漏れを防ぐ密閉技術を採用。
なぜオムナジー（宜昌パワーグローリー）と提携するのか
一次リチウム電池のグローバルリーダーであるオムナジーは、大量購入者、電子機器受託製造業者（EMS）、および設計会社向けに、包括的なOEMおよびODMカスタマイズサービスを提供しています。
大規模製造規模：年間7億5000万台を超える生産能力により、安定したグローバルサプライチェーンと競争力のある工場直販価格が保証されます。
ターンキーCADおよびエンジニアリングサポート：当社の専任研究開発エンジニアリングチームは、2D/3D CAD図面、カスタムピンピッチ設計、および迅速なプロトタイプサンプルを3～5営業日以内に提供します。
グローバルな品質・安全認証：ISO9001、ISO14001、UL1642、CE、RoHS、到着、およびUN38.3輸送試験規格への完全準拠認証を取得済み。
グローバル技術ロジスティクス：迅速な対応、DDP/FOB輸送対応、そして世界規模での直接的な技術サポートを提供します。
よくある質問（よくある質問）
Q: Omnergyは、カスタムPCB図面に基づいてハンダタブをカスタマイズできますか？
A:はい。Omnergyは完全なOEMカスタマイズに対応しています。2D/3D CAD図面またはPCBレイアウト仕様をご提供いただければ、当社のエンジニアリングチームがピンピッチ、長さ、厚さ、向きを正確に指定したカスタムはんだタブを製作いたします。
Q：オムナジー社のハンダピン式コイン型電池には、どのようなタブ材が使用されていますか？
A:当社では主に、高品質のニッケルメッキステンレス鋼またはニッケルメッキ銅製のタブを使用しています。これらの材料は、優れたはんだ付け性、優れた耐食性、高い引張強度、および低い電気抵抗といった特長を備えています。
Q：はんだタブ付き電池は、ウェーブはんだ付けやリフローはんだ付けに適していますか？
A:標準的なDIPはんだピン用バッテリーは、手はんだ付けまたはウェーブはんだ付けに最適化されています。自動化されたSMTリフロープロセス向けには、オムナジー社は、リフロープロファイルのピーク温度に耐えるように設計された耐熱ガスケットとタブを備えた、特殊な高温対応SMTセルを提供しています。
Q：カスタムはんだタブ式バッテリーサンプルの最短納期はどれくらいですか？
A:標準タブ構成の試作品は、3～5営業日以内に発送可能です。特注設計のピン金型および特注端子設計の場合、サンプル検証には通常7～15日かかります。
